WCS 仓储设备控制系统

一、什么是 WCS

WCS（Warehouse Control System，仓储设备控制系统）属于设备层调度软件，介于上层 WMS 仓储管理系统和底层自动化硬件设备之间的中间调度执行系统。简单层级关系：ERP/MES → WMS（业务层：管库存、订单、单据）→ WCS（调度层：分配任务、指挥设备）→ 现场自动化硬件（堆垛机、穿梭车、AGV、输送机、提升机、分拣机等）

WMS 只下发出入库、移库、盘点等业务指令，具体哪台设备执行、怎么走、怎么协同、防冲突排队，全部由 WCS 负责。

二、WCS 核心功能

1. 多设备统一任务调度

1. 接收 WMS 下发的入库、出库、移库、盘点、补货任务；

2. 自动拆分任务，分配给堆垛机、AGV、辊道线、穿梭车等设备；

3. 任务排队、优先级设置（紧急订单优先执行）；

4. 防冲突锁道、区域互斥，避免多台设备抢同一个巷道、同一个接驳口造成碰撞卡死。

2. 设备实时状态监控

• 实时采集所有自动化设备运行参数：运行位置、速度、故障代码、待机 / 运行 / 故障 / 停机状态；

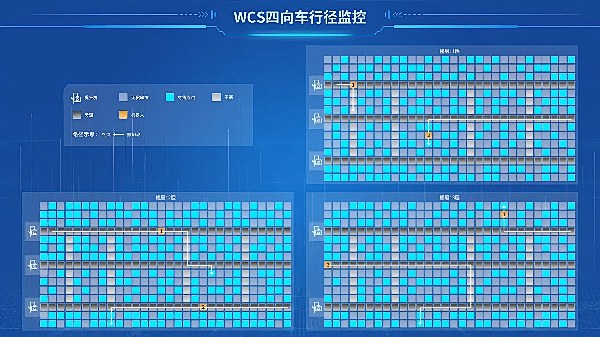

• 可视化组态画面：仓库二维 / 三维布局，直观看到每台设备当前位置、任务执行进度；

• 故障弹窗报警、声光提醒、短信 / 微信推送故障信息。

3. 任务全流程跟踪与异常处理

• 任务从下发→开始执行→完成全程日志记录，可追溯；

• 设备故障、货物超差、卡货、通讯中断、货位异常时：自动暂停任务、锁定现场、上报异常给 WMS，支持人工干预重发、撤销、回退任务。

4. 设备联动协同控制

典型场景：入库时「输送机→提升机→堆垛机」多设备连续联动，WCS 统一时序控制，上一台设备到位后再触发下一台动作，实现流水线连续作业。

5. 本地设备手动 / 自动模式切换

1. 自动模式：接收 WMS 指令全自动运行；

2. 本地手动模式：现场触摸屏调试、检修、复位、单步动作，用于设备维护、故障清理；

3. 支持单机离线调试，不依赖 WMS 也能本地测试设备。

6. 数据交互与通讯管理

常用通讯方式：

• TCP/IP 以太网、Profinet、OPC UA、Modbus 等工业通讯协议；

• 实时向上位 WMS 回传任务完成回执、设备状态、故障日志；

• 向下对接各设备 PLC 控制柜。

7. 基础运维功能

• 任务日志、故障日志、操作日志查询导出；

• 设备参数配置（速度、延时、接驳位参数、防区设置）；

• 用户权限分级：管理员、调度员、现场操作员，不同账号可操作权限隔离。

三、WCS 和 WMS 的核心区别

表格

举例：WMS 指令：把 A 托盘从 01 巷道 05 货位移到 03 巷道 12 货位；WCS：规划行驶路线，调度堆垛机行驶到对应位置，控制输送线接驳，全程监控执行，出错立即报警并回传结果。

四、WCS 典型应用场景

1. AS/RS 巷道堆垛机自动化立体仓库；

2. 穿梭式货架系统多车协同调度；

3. AGV / 无人叉车厂区物料转运调度；

4. 分拣流水线、交叉带分拣机、滚筒输送线整线控制；

5. 料箱库、miniload 小型立体库智能调度；

6. 冷链、医药、烟草等需要全自动闭环作业的智能仓储项目。

五、WCS 系统架构组成

1. 服务器端：WCS 服务程序、数据库，存储任务日志、设备参数；

2. 上位监控客户端：调度室工控机、大屏可视化监控；

3. 现场 HMI 触摸屏：设备本地操作、状态查看、故障复位；

4. 通讯网络：工业交换机、光纤、无线 AP（AGV、穿梭车无线通讯）；

5. 底层 PLC 控制系统：每台自动化设备的本地控制器，接收 WCS 动作指令执行。

六、WCS 主要价值

1. 实现多台自动化设备有序协同，避免设备碰撞、死锁、流水线堵料；

2. 降低人工现场值守成本，异常集中告警，快速定位故障点；

3. 打通上层业务系统与底层硬件，实现仓储全流程数字化闭环；

4. 优化设备运行路径，提升出入库吞吐效率，均衡各设备任务负载；

5. 所有操作、任务、故障可追溯，满足医药、食品、汽车等行业合规审计要求。
