穿梭车货架系统

属于半自动化高密度仓储系统，是贯通式货架的智能升级方案，依靠锂电池穿梭车在货架内部专用轨道转运托盘，叉车仅在巷道两端作业，不用驶入货架深处，兼顾高存储密度、作业安全与批次化库存管理，是冷库、大批量仓储**密集存储方案。

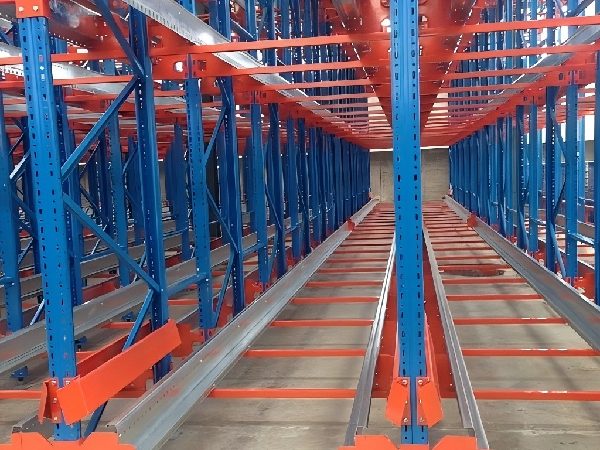

穿梭车货架全景

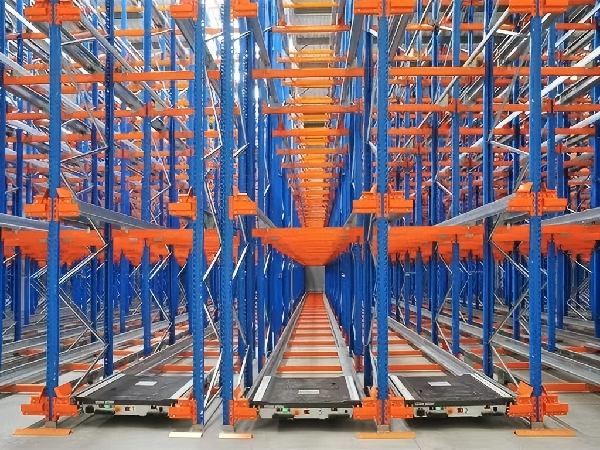

巷道穿梭车实拍

一、系统四大核心组成部分

1. 密集型货架主体

• 采用重型立柱 + 专用载货导轨，多层背靠背密集排布，取消货架内部多条叉车通道，仅两端预留总作业通道

• 标配横撑、斜撑、端部防撞护栏、托盘限位块，轨道安装精度要求高，保障穿梭车平稳运行

• 常规巷道深度：6～30 个托盘位，货架高度**高可达 12 米

2. 无线电穿梭车（RGV，系统核心）

• 供电：锂电池，单次续航 8～10 小时，支持快充、低电量自动回位停靠充电

• 分类：

• 单向穿梭车：仅前后行驶，适合单端**后出，性价比高

• 双向穿梭车：可换方向转运，支持双端**先出，可自动盘点、整理托盘

• 安全配置：红外避障、紧急制动、激光定位、防坠落装置；单车载重常规 1000～1500kg

• 灵活复用：1 台穿梭车可通过叉车转移**多条同规格巷道共用，按需增减设备提升吞吐效率

3. 搬运设备：叉车

仅在货架端部完成托盘 + 穿梭车的上下料交接，全程不驶入巷道，大幅降低货架碰撞损坏风险。

4. 智能控制系统

• 基础：手持无线遥控器，单机手动操控穿梭车存取货

• 高配：PLC+WMS/WCS 仓储管理系统，远程下发任务、实时监控设备状态、库存货位追溯，可对接企业 ERP 系统，实现智能化调度、多车协同作业

二、两种主流作业存储模式

1. 单端进出（**后出 FILO）

• 仅货架一侧预留叉车通道，货物同端进、同端出，先入库货物存放在巷道**内侧，**后出库

• 优势：空间利用率**高，土建布局**简单

• 适用：无保质期要求、大批量少 SKU 原材料、粮油、饲料仓储

2. 双端贯通（**先出 FIFO）

• 货架两端各设叉车通道，一端入库、另一端出库，严格按照入库顺序出库

• 优势：防止货品过期、批次精准管控

• 适用：食品、酒水、医药、冷链等有保质期管控的行业

FIFO作业示意图

三、核心优势

1. 空间利用率**：仓库利用率可达 75%～80%，比普通横梁式货架提升 50% 库容，通道占用率从 40% 降** 10% 以内，大幅节省仓储租金

2. 作业安全性强：叉车不进狭窄巷道，**规避剐蹭、撞击货架、货物坠落事故，冷库场景可缩短叉车低温作业时长、降低能耗

3. 适配性灵活：FIFO/FILO 两种模式可按需布局，穿梭车多巷道共用，后期扩容仅需增加穿梭车、延伸货架巷道即可

4. 出入库效率高于贯通式货架：不用频繁挪外侧托盘取内侧货物，支持自动盘点、规整货位，批量出入库效率提升 30% 以上

5. 高位存储能力强，充分利用仓库垂直净高，适合高库位集约化仓储

四、系统局限性

1. 仅适合大批量、少 SKU整托盘存储，无法实现随机调取巷道中间单个托盘，不适合多品类零散拆零拣选

2. 对仓库地面平整度、地坪承载力要求高，地面高低差过大会导致穿梭车卡顿、定位偏移，必要时需做地坪找平加固

3. 必须使用规整、不变形的标准托盘，托盘底部平整度、支撑脚间距需匹配穿梭车举升尺寸，破损托盘严禁使用

4. 前期设备投入高于贯通式货架、普通横梁货架，需要配备经过专业培训的操作人员，定期做轨道、电池、电控系统维护保养

五、典型适用行业场景

1. 冷链冷库、速冻食品、饮料酒水、粮油、烟草仓储

2. 化工原料、饲料、汽配、建材大批量成品 / 原料仓库

3. 仓库面积紧张、租金高，无法扩建，需要密集扩容的仓储园区

4. 货物有严格批次、保质期管理要求，需要**先出管控的企业

六、选型与安全设计要点

1. 巷道深度建议控制在 10～20 个托盘位，过深会拉长穿梭车往返时间，降低作业效率

2. 冷库环境必须选用耐低温款穿梭车 + 热镀锌防腐货架，普通常温设备极易出现电池衰减、电路故障、钢材锈蚀

3. 巷道两端必须完整安装防撞护栏、限位挡块，严禁叉车撞击轨道端头

4. 货物必须居中码放，禁止偏载、超宽超高，避免穿梭车转运时货物挤压卡滞

5. 遵循重下轻上原则，底层存放重型货物，高层放置轻货，提升结构稳定性

6. 同一条巷道仅可存放同一种 SKU 货品，方便批次管理与自动盘点

七、穿梭车货架 VS 贯通式货架核心对比

表格

对比维度
