巷道堆垛机货架系统

巷道堆垛机货架系统是高度自动化的密集仓储解决方案，由立体高层货架 + 巷道堆垛机 + 出入库输送系统 + WCS/WMS 仓储管理调度系统组成，在封闭巷道内依靠堆垛机自动完成托盘 / 料箱的入库、存储、出库、盘点，全程无需人工叉车参与，是工业智能仓储****的存储形式。

一、系统核心组成

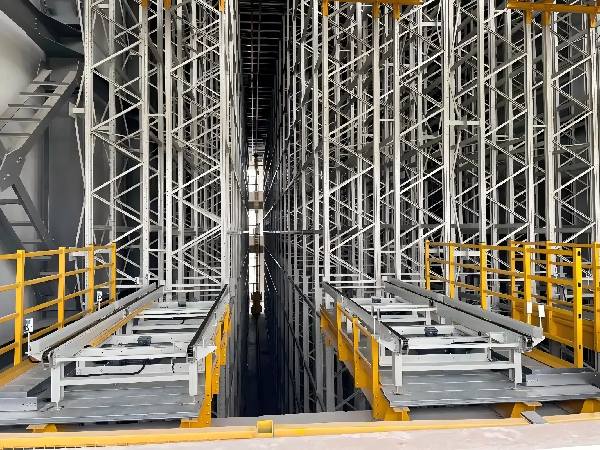

1. 立体高位货架

多采用横梁式重型精密货架，材质精度远高于普通仓储货架，安装误差控制毫米级：

1. 密集单巷道双侧排布货架，货架高度常规 10～30 米，充分利用厂房高度；

2. 立柱、横梁采用高精度轧制型材，轨道安装平直度严格校准，保障堆垛机高速平稳运行；

3. 分为托盘式立体货架（重载整托货物）、料箱式立体货架（小件物料）两种。

2. 巷道堆垛机（核心执行设备）

沿巷道底部地轨 + 顶部天轨行驶，可水平行走 + 垂直升降 + 货叉伸缩三个维度动作，自动存取货位上的货物。

主流类型

1. 单深位堆垛机：一个货位存放 1 个托盘，支持随机任意货位存取、**先出，通用性**强；

2. 双深位堆垛机：单侧货架前后布置两个货位，存储密度提升近一倍，适合大批量少品类货物；

3. 料箱式堆垛机：轻型高速机型，针对金属周转箱、塑料周转箱等小件物料，存取速度快，多用于电子、汽配小件仓储；

4. 穿梭式堆垛机：堆垛机搭载子母穿梭车，实现超密集多深位存储。

关键配置：

安全防撞装置、激光测距定位、变频调速、紧急制动、货物检测传感器，可实现无人 24 小时连续作业。

3. 出入库输送系统

包含辊道输送机、链条输送机、提升机、AGV、分拣台等，负责把货物从仓库接驳口转运**堆垛机巷道口，出库时反向输送**分拣区，衔接产线、物流月台。

4. 仓储软件控制系统

1. WMS 仓储管理系统：库存台账、订单管理、批次追溯、库位规划、盘点、出入库单据管理；

2. WCS 设备调度系统：下发指令控制堆垛机、输送机、AGV 协同作业，自动优化存取路径，避免设备冲突；可对接企业 ERP、MES 生产系统，实现工厂仓储全流程数字化联动。

二、主要分类

1. 托盘式立体库单托承重 0.5～5 吨，适合原材料、成品整托盘存储，家电、汽车、化工、粮油、冷链行业常用。

2. 料箱式立体库承载几十公斤以内，用于零部件、电子元器件、工装夹具、备件仓储，实现小件精准拣选。

3. 迷你立体库小型高速立体仓储，用于车间线边物料自动补给、模具刀具智能存放。

三、核心优势

1. **空间利用率高度可做到 30 米，巷道仅略宽于货物，仓库空间利用率可达 80% 以上，大幅节约土地与仓库租金。

2. 全自动无人化作业可 7×24 小时不间断出入库，摆脱人工叉车、人工盘点依赖，大幅降低人工成本，杜绝人为操作失误。

3. 库存精细化管控每个货位独立编码，精准定位每一批货物，严格**先出，批次、效期、序列号全程可追溯，满足医药、食品、汽配等行业合规管理要求。

4. 作业效率稳定**单台堆垛机每小时可完成 30～120 次出入库作业，出入库能力可通过增加巷道、堆垛机数量线性扩容。

5. 作业安全性高库区可做封闭式管理，人员无需进入存储巷道，杜绝货物坠落、车辆碰撞、人员安全事故，贵重物料防盗、防错放。

四、主要缺点与约束条件

1. 前期投资成本高：货架、堆垛机、输送线、软硬件系统整体投入大，适合中大型企业、高吞吐仓库；

2. 土建要求严苛：仓库地面平整度、地面承载力、厂房沉降、温湿度、消防等级都有严格标准，老旧厂房改造需要先做土建加固；

3. 货物规格标准化要求**：托盘 / 料箱外形尺寸、重量必须统一，货物不能超宽超高、偏载，异形货物无法入库；

4. 运维门槛高：需要专业运维人员定期保养设备、校准定位、检修电控软硬件，日常运维存在一定成本；

5. 柔性偏弱：货架、巷道布局建成后很难大幅度改造调整，前期需要精准规划未来 5～10 年仓储吞吐量。

五、适用场景

1. 日均出入库量大、需要 24 小时连续作业的大型生产企业、物流中心；

2. 土地租金昂贵、仓库面积受限，只能向上扩容的园区仓库；

3. 对库存追溯、批次管理、防错要求严苛的行业：医药、烟草、食品、新能源、汽车零部件；

4. 车间智能化升级，需要仓储与生产线自动对接、物料自动配送；

5. 冷库、恒温恒湿等恶劣作业环境，希望减少人员长时间作业的场景。

六、选型关键注意事项

1. 先核算日均出入库峰值，确定巷道数量、堆垛机运行速度、单台处理能力；

2. 统一标准化承载单元：托盘 / 金属周转箱外形、载重、底部参数必须标准化；

3. 提前规划消防方案，高位立体库需要配备高压细水雾、喷淋、烟感、防火分区等消防设施；

4. 预留设备检修通道、运维空间，堆垛机两端设置检修区；

5. 高温、低温、粉尘、腐蚀环境需选用对应防护等级的堆垛机、防腐货架；

6. 系统预留软硬件拓展接口，方便后期对接 MES、ERP 等上位系统。

七、堆垛机立体库 VS 穿梭车货架系统

表格

对比项
