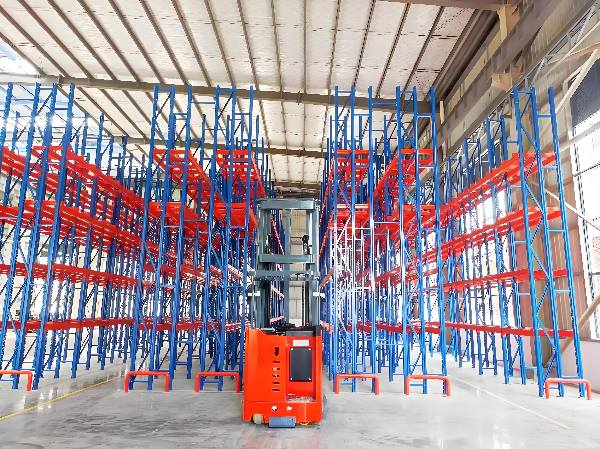

窄巷道式货架

窄巷道货架属于高密度高位重型托盘货架，是横梁式货架的升级款，通过大幅缩小叉车作业通道宽度，在原有仓库面积不变的前提下提升仓储库容，必须搭配  三向堆垛窄巷道叉车（VNA 叉车） 作业。

一、结构特点

1. 主体结构和常规横梁式货架基本一致：立柱 + 卡扣式横梁，层高可调节，可多层高位存放托盘货物。

2. 货架两侧加装钢轨 / 导向轨道，约束 VNA 叉车行驶路线，防止叉车剐蹭碰撞货架，安全性远高于普通横梁货架。

3. 货架可做很高，常规可达 8～15 米，充分利用仓库垂直高度。

4. 通道宽度大幅压缩：

• 普通横梁货架通道：3.0～3.6m

• 窄巷道货架通道：1.6～2.0m

二、核心配套设备

必须使用三向窄巷道 VNA 叉车：

• 叉车车身不转向，仅货叉左右、前后、三向旋转堆垛；

• 沿着地面导向轨直行，不用大转弯，因此通道可以做很窄；

• 可搭配人上行三向叉车，高位人工拣选。

三、主要优势

1. 存储密度提升 30% 左右：通道变窄，相同仓库内能布置更多货位，不用扩建仓库就能扩容。

2. 存取随机灵活：任意托盘可直接存取，**先出，出入库效率高，适配多 SKU、高周转仓库。

3. 高位存储能力强：适合高净空仓库，大幅向上利用空间。

4. 通用性强：兼容各类标准托盘，后期可调整层高、增减货位。

四、缺点

1. 需要专门采购VNA 窄巷道叉车，设备投入成本远高于普通内燃 / 电动叉车。

2. 地面平整度要求高，需要铺设导向钢轨，地坪施工精度要求高。

3. 叉车只能在固定轨道巷道内作业，跨巷道转运货物需要外部转运叉车配合。

4. 维护成本偏高，叉车、轨道需要定期检修校准。

五、适用场景

1. 仓库净高≥7 米，想要高位密集存储，又需要随机存取、**先出；

2. 多 SKU、整托盘高频出入库，不适合驶入式、穿梭式少品类存储模式；

3. 仓库租金高，无法扩建，只能通过优化通道提升库容；

4. 第三方物流、医药、家电、汽车零部件、大型电商立体仓前置库区。

六、选型与安全要点

1. 通道宽度根据托盘尺寸 + VNA 叉车参数设计，常见 1600/1800/2000mm；

2. 地面必须铺设导向钢轨，防止叉车跑偏撞击货架；

3. 货架立柱加厚、加强横斜撑，高位货架需做结构验算；

4. 货物禁止超宽、超高、偏载，避免高位堆垛时剐蹭；

5. 底层重物存放，高层放轻货，货架配置护脚、防撞护栏；

6. 需预留叉车检修、转运的外围主通道。

7.


8. 窄巷道货架 VS 普通横梁式货架

对比项

普通横梁式货架

窄巷道 VNA 货架
